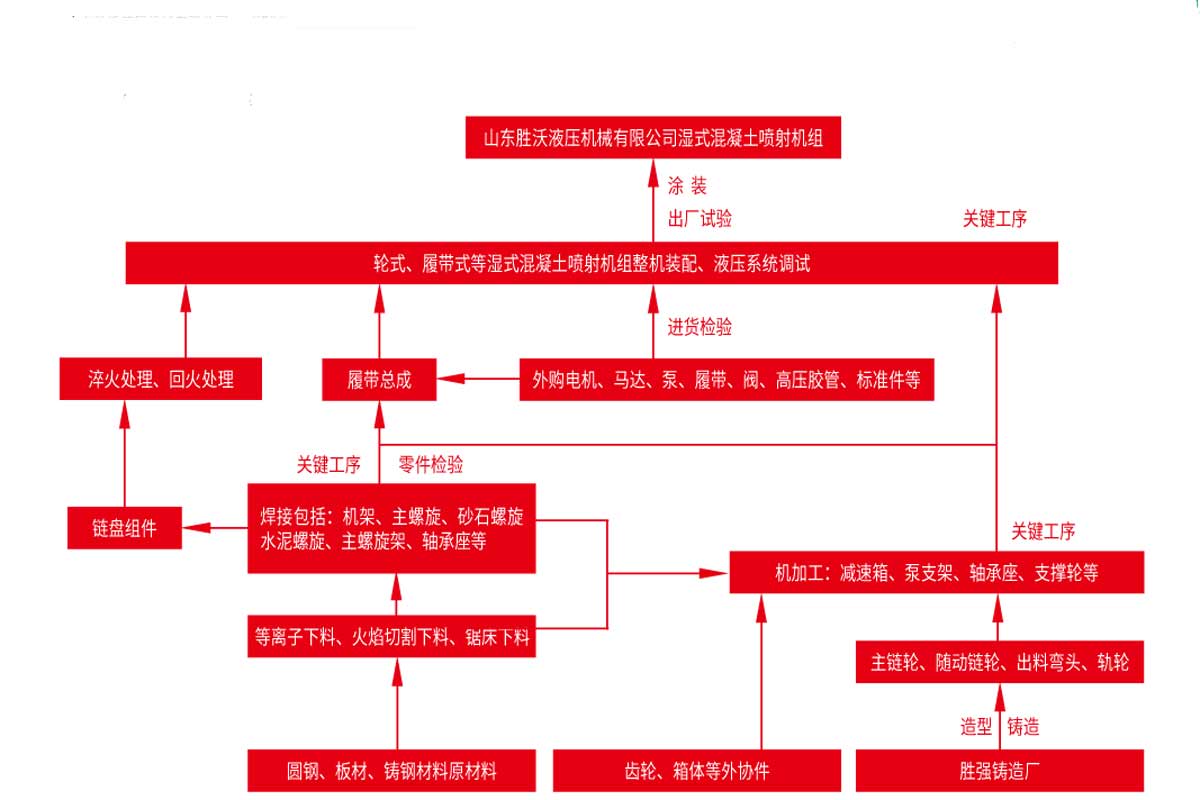

加工工藝流程
JSLT7型濕式混凝土噴射機組主要由螺旋式上料機和PTS7型推鏈?zhǔn)交炷羾娚錂C(jī)組成；其中，螺旋式上料機為配料上料設備，集配料、加水?dāng)嚢?、輸送等功能于一體。施工流程：首先由SDL250-2.1型煤礦用螺旋式上料機將砂石、水泥、速凝劑按設定比例混合攪拌好，送入PTS7型推鏈?zhǔn)交炷羾娚錂C(jī)料斗，通過料斗注入發射缸體內，由鏈輪帶動密封圈把物料推至混合室，由通入的壓縮空氣，把物料吹送入彎頭，實現三相流噴射。該噴射機組與傳統噴漿設備相比，該設備具有技術先進、結構合理、粉塵濃度低、噴射距離遠、回彈率低、勞動強度低、效率高、操作維護方便、使用壽命長等特點：
◎ 機械化程度高，勞動強度大大降低
◎ 粉塵濃度低，作業環境明顯改善
◎ 設備采用液壓馬達代替機械減速機傳動、結構合理、上料機與噴射機共用一個電動機，移機方便，故障率低，維修方便、費用少
◎ 噴漿速度快，工作效率高
◎ 應用范圍廣，噴射輸送距離遠
◎ 采用攪拌機自動配比上料，拌料均勻，大大降低了回彈率、噴漿料損耗，經濟效益顯著。
JSLT7型濕式混凝土噴射機組主要技術參數
| 生產能力 | 7m3/h |
| 噴射輸送距離（水平/垂直） | ≥350m/30m |
| 適用材料配比 | 水泥：砂：石子=1：2：2 |
| 適用材料水灰比 | ≥0.45 |
| 骨料粒徑 | ≤15mm |
| 輸料管內徑 | 51mm |
| 工作壓力 | ＞0.5Mpa |
| 耗氣量 | ≥10m3/min |
| 上料高度 | 1.2M |
| 鏈輪轉數 | 12r.p.m |
| 電機型號 | YBK3-160M-4 |
| 電機功率 | 11KW |
| 電壓等級 | 380v/660v（660v/1140v） |
| 軸向柱塞泵型號 | 25MCY14-1BF（反轉） |
| 主螺旋馬達 | 8k-500 |
| 砂石、水泥螺旋馬達 | 8k-500 |
| 機器軌距 | 600mm（900mm） |
| 外形尺寸（長×寬×高） | 噴漿機：（2400x850x1250）mm±20 上料裝置：（2200x850x1700）mm±20 |
| 整機重量 | 2300kg |

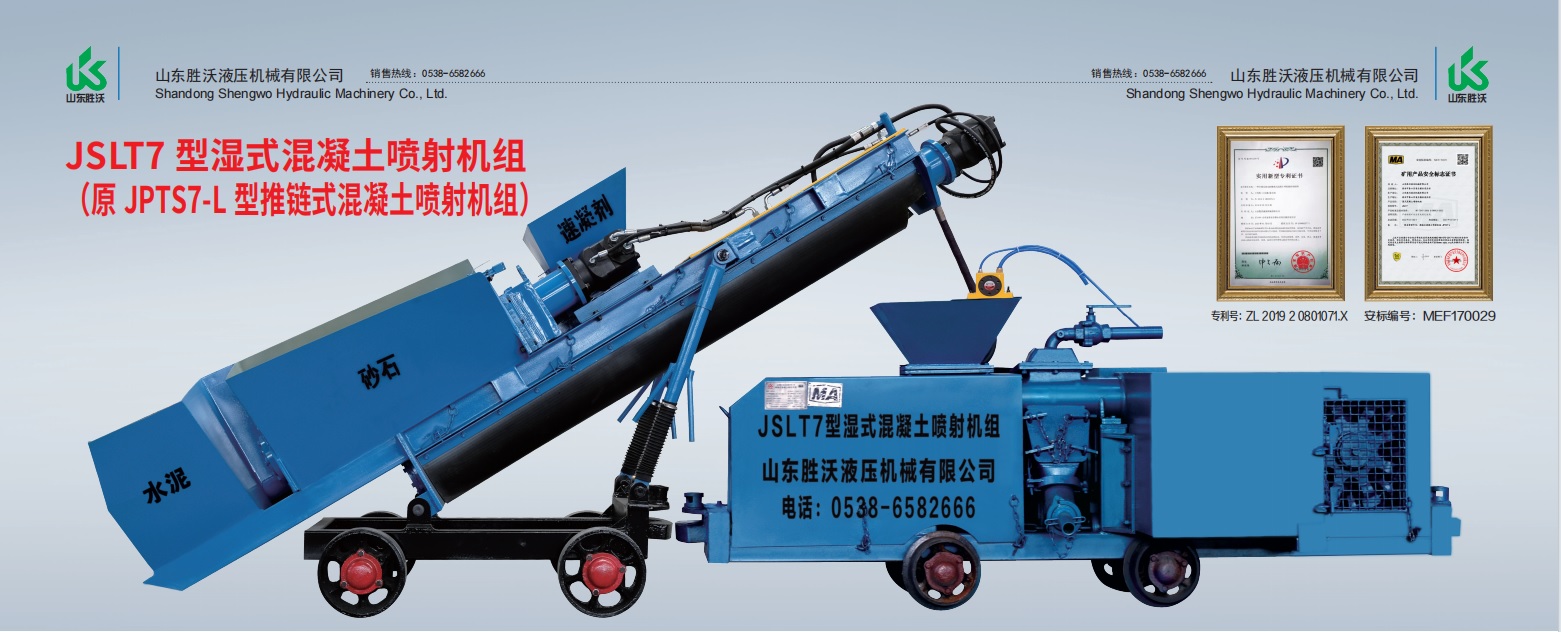

JSLT7型濕式混凝土噴射機組
JSLT7型濕式混凝土噴射機組 2019-4-22 本文被閱讀 3317 次
